جک هیدرولیک تلسکوپی

ساختار جک هیدرولیک تلسکوپی

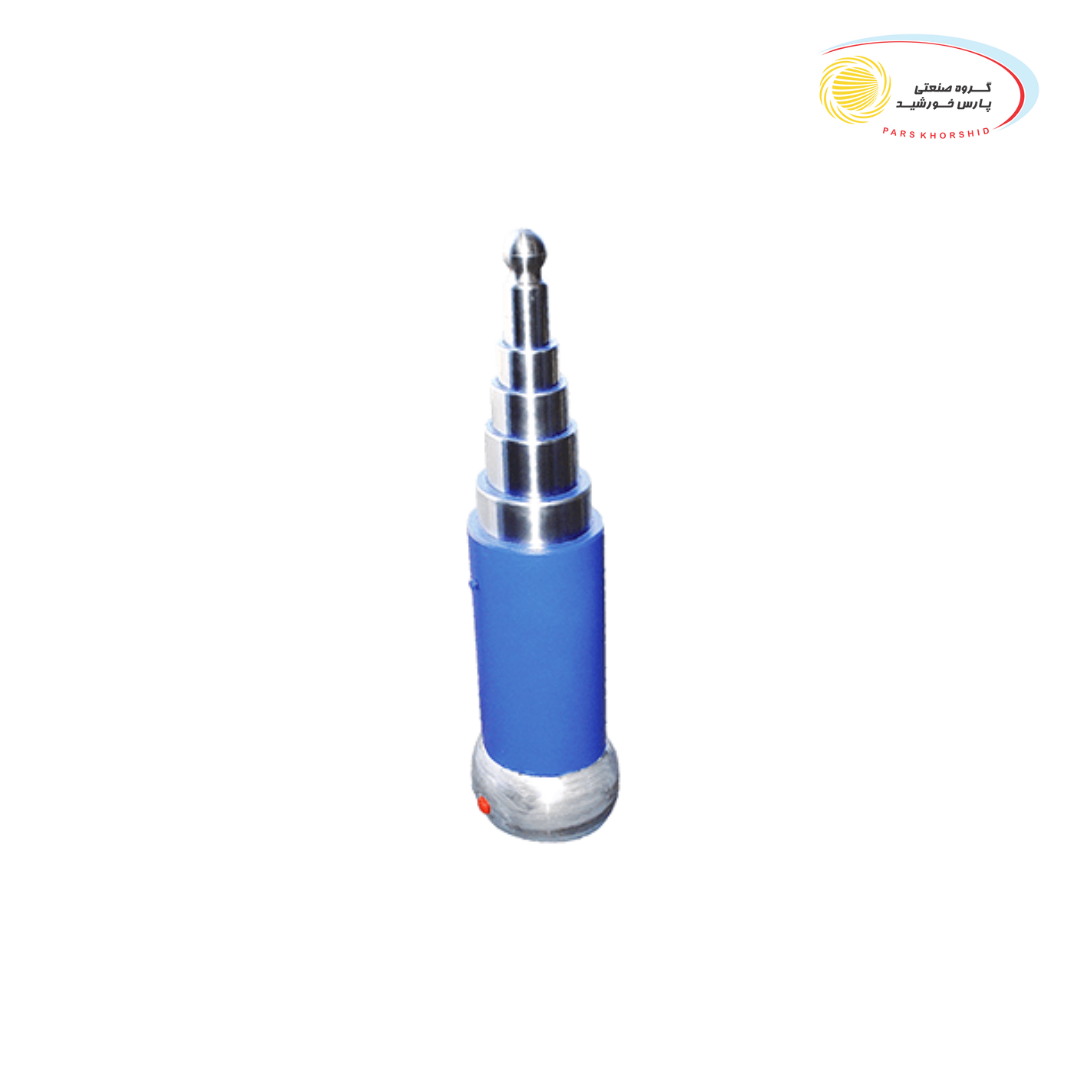

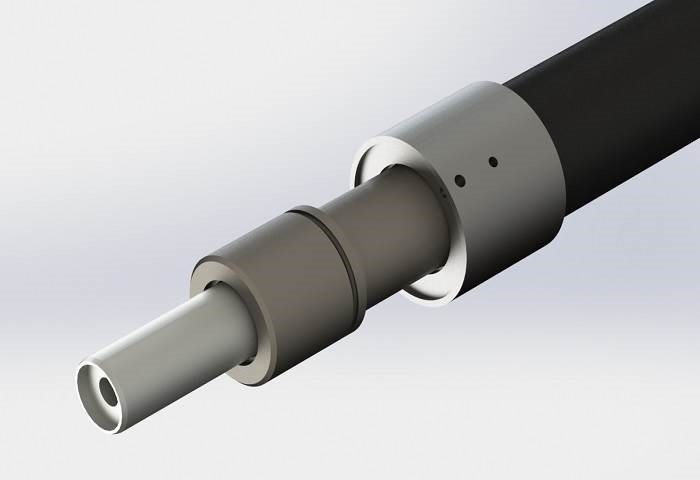

جک هیدرولیک تلسکوپی، ترکیبی از جک شناور و جک پیستونی می باشد. ناگفته نماند که به جک هیدرولیک تلسکوپی، سیلندر چند مرحله ای و سیلندر چند استیج هم گفته می شود. جک هیدرولیک تلسکوپی مجهز به چندین پیستون لوله ای به نام sleeve یا اسلیو می باشد. پستون های لوله ای دارای قطرهای متفاوتی هستند که در داخل یکدیگر قرار دارند. قاعدتا داخلی ترین پیستون، قطر کمی دارد و قطر بیرونی ترین پیستون، بیشترین مقدار می باشد. از بیرون به داخل، اندازه قطرها کاهش و از داخل به بیرون، اندازه قطرها افزایش می یابد. تعداد و قطر پیستون ها یا اسلیوها بر اساس نیروی مورد نیاز هر پروژه، مشخص می شود. عمده کاربرد انواع جک تلسکوپی محدود به کمپرسی ها، لیفتراک ها، جرثقیل ها و آسانسورها می شود.

تفاوتی که در ساختار انواع جک هیدرولیک تلسکوپی وجود دارد، در زمان ورود سیال (روغن هیدرولیک) به انواع جک تلسکوپی می باشد. پیستون ها بسته به نوع عملکرد جک تلسکوپی، شروع به حرکت می کنند. حرکت پیستون ها تا پایان کورس جک، ادامه خواهد داشت.

معرفی انواع جک هیدرولیک تلسکوپی

1- جک تلسکوپی یک طرفه: جک هیدرولیک تلسکوپی یک طرفه دارای یک دریچه برای ورود و خروج روغن است. حرکت رفت در جک تلسکوپی یک طرفه به منظور باز شدن جک می باشد که نیروی لازم برای حرکت رفت توسط فشار روغن، تامین می گردد. حرکت برگشت جک تلسکوپی به منظور بسته شدن جک است که با نیروی گرانش یا بار بر روی جک، تامین می شود. اصول کاری جک هیدرولیک تلسکوپی یک طرفه، به صورت عمودی می باشد.

2- جک تلسکوپی دو طرفه: جک هیدرولیک تلسکوپی دو طرفه، دارای دو دریچه برای ورود و خروج روغن می باشد. در این نوع جک تلسکوپی، حرکت رفت و برگشتی صورت می گیرد. نیروی لازم برای حرکت رفت و برگشتی توسط فشار روغن، تامین می شود. جک هیدرولیک تلسکوپی دو طرفه، هیچ گونه محدودیتی در برگشت ندارد. اصول کاری جک تلسکوپی دو طرفه، به صورت افقی می باشد.

3- جک تلسکوپی ساده: در ساختار جک هیدرولیک تلسکوپی ساده، سیال از یونیت عبور کرده و وارد جک می گردد. سپس پیستون ها شروع به حرکت و تحرک می کنند. حرکت پیستون ها از قطورترین پیستون، آغاز می شود. این حرکت ها تا زمانی که آخرین اسلیو (معروف به پلانچر)، باز شود، ادامه دارد. به عبارت دیگر، پیستون قطورتر شروع به حرکت می کند و در حین حرکت پیستون قطور، سایر پیستون ها، حرکت نمی کنند. پیستون قطور در حال حرکت، کاملا باز می شود و پس از آن که پیستون قطور، کاملا باز شد، پیستون بعدی شروع به حرکت مشابه، می کند.

سایر جک های هیدرولیک تلسکوپی

4- جک تلسکوپی سنکرون: یکی دیگر از انواع جک هیدرولیک تلسکوپی، جک تلسکوپی سنکرون می باشد. ساختار این جک، به این صورت است که سیال وارد سیلندر می شود و پیستون ها، همزمان با یکدیگر شروع به تحرک می کنند. حرکت انواع جک تلسکوپی سنکرون نسبت به حرکت انواع جک تلسکوپی ساده، فوق العاده نرم تر و روان تر می باشد. کاربرد جک تلسکوپی سنکرون، عمدتا در ساختار آسانسورها است.
